Som en PCB-Relay-leverantör har jag haft förmånen att arbeta nära med dessa väsentliga komponenter inom elektronikbranschen. PCB-reläer används allmänt för sin förmåga att kontrollera högeffektkretsar med lågeffektsignaler, erbjuda isolering och skydd. Men som alla tekniker kommer de med sin egen uppsättning begränsningar. I den här bloggen kommer jag att fördjupa dessa begränsningar för att ge en omfattande förståelse för dem som överväger att använda PCB -reläer i sina projekt.
1. Kontakta slitage och åldrande
En av de viktigaste begränsningarna av PCB -reläer är kontaktslitage. När reläet fungerar öppnar kontakterna och stänger, vilket orsakar mekanisk stress och båge. Med tiden leder detta till slitage på kontaktytorna. Bågen, som uppstår när kontakterna bryter den elektriska kretsen, kan orsaka materialöverföring mellan kontakterna, vilket leder till pittning, svetsning eller oxidation.
Pittning uppstår när små kratrar bildas på kontaktytorna på grund av bågarna med hög energi. Detta kan öka kontaktmotståndet, vilket kan leda till högre effektavbrott och potentiellt orsaka reläet att överhettas. Svetsning, å andra sidan, händer när kontakterna smälter samman på grund av överdriven båge eller höga inrush -strömmar. När kontakterna är svetsade förlorar reläet sin förmåga att byta, vilket gör det värdelöst.
Oxidation är en annan vanlig fråga. När kontakterna utsätts för luft bildas ett tunt skikt av oxid på sina ytor. Detta oxidskikt har ett högt motstånd, som kan störa flödet av ström och få reläet att fungera. I applikationer där en exakt och stabil elektrisk anslutning krävs, till exempel vid mätinstrument eller kontrollsystem, kan kontaktoxidation leda till felaktiga avläsningar eller ojämnt beteende.
Kontaktfrekvensen beror på flera faktorer, inklusive lastströmmen, antalet omkopplingscykler och typ av kontaktmaterial. Till exempel är reläer med silverkontakter mer benägna att oxidation än de med guldpläterade kontakter. Guldpläterade kontakter är emellertid dyrare, vilket kan vara en begränsande faktor för kostnadskänsliga applikationer.
2. Begränsad omkopplingshastighet
PCB -reläer är elektromekaniska enheter, vilket innebär att de förlitar sig på mekanisk rörelse för att öppna och stänga kontakterna. Denna mekaniska rörelse tar tid, vilket resulterar i en relativt långsam växlingshastighet jämfört med solid-state-reläer. Växlingstiden för en PCB -relä sträcker sig vanligtvis från några millisekunder till tiotals millisekunder, beroende på design och specifikationer för reläet.
I applikationer där höghastighetsomkoppling krävs, till exempel i högfrekventa kommunikationssystem eller snabbdatabehandlingskretsar, kan den begränsade omkopplingshastigheten för PCB-reläer vara en betydande nackdel. I ett höghastighetsdataöverföringssystem kanske till exempel ett relä med en långsam växlingshastighet inte kan hålla jämna steg med de snabba förändringarna i signalen, vilket leder till dataförlust eller distorsion.
Dessutom kan den mekaniska rörelsen för reläkontakterna också orsaka studs, vilket är en kort och upprepad öppning och stängning av kontakterna under omkopplingsprocessen. Kontaktstopp kan generera elektriskt brus och störa den normala driften av kretsen. För att mildra kontaktstopp kan ytterligare komponenter som snubberskretsar eller avskaffa kretsar krävas, vilket ökar systemets komplexitet och kostnad.
3. Storlek och rymdbegränsningar
PCB -reläer finns i olika storlekar, men de kräver fortfarande en viss mängd fysiskt utrymme på det tryckta kretskortet. I modern elektronik, där miniatyrisering är en viktig trend, kan komponenternas storlek vara en kritisk faktor. När enheter blir mindre och mer kompakta kan det vara en utmaning att hitta tillräckligt med utrymme för PCB -reläer.
Till exempel, i bärbara elektroniska enheter som smartphones, surfplattor eller bärbara enheter, är varje millimeter utrymme värdefull. Den relativt stora storleken på PCB -reläer kanske inte är kompatibla med designkraven för dessa enheter. I sådana fall kan fasta tillståndsreläer eller andra miniatyriserade omkopplingsanordningar vara ett mer lämpligt alternativ.
Förutom den fysiska storleken kan höjden på reläet också vara ett problem. I vissa applikationer, såsom i Surt-Mount Technology (SMT) -kretsar, måste komponenternas höjd hållas så låg som möjligt för att säkerställa korrekt montering och funktionalitet. Vissa PCB -reläer kan ha en relativt hög profil, vilket kan göra dem svåra att integrera i SMT -konstruktioner.
4. Strömförbrukning
PCB-reläer konsumerar kraft både när de är energiska och när de är i det avaktiverade tillståndet. När reläet är aktiverat drar spolen ström för att skapa ett magnetfält, som i sin tur flyttar kontakterna. Denna spolström konsumerar kraft, och mängden kraft som konsumeras beror på spolmotståndet och den applicerade spänningen.
I applikationer där effekteffektivitet är avgörande, såsom i batteridrivna enheter eller energieffektiva system, kan kraftförbrukningen för PCB-reläer vara en betydande begränsning. I en batteridriven sensornod kan till exempel den kontinuerliga kraftförbrukningen för reläspolen rinna ut batteriet snabbt och minska enhetens livslängd.
Även när reläet är i det avaktiverade tillståndet finns det fortfarande en liten mängd läckström som strömmar genom spolen, vilket också konsumerar kraft. Även om läckströmmen vanligtvis är mycket liten, kan den lägga till över tid, särskilt i applikationer där reläet är i ett standby -tillstånd under långa perioder.
5. Miljökänslighet
PCB -reläer är känsliga för miljöförhållanden som temperatur, luftfuktighet och vibrationer. Extrema temperaturer kan påverka reläets prestanda och tillförlitlighet. Vid höga temperaturer kan kontaktmotståndet öka på grund av termisk expansion och oxidation, medan vid låga temperaturer kan de mekaniska egenskaperna hos reläkomponenterna förändras, vilket kan leda till ökad kontaktstopp eller till och med fel.
Fuktighet kan också orsaka problem. Fukt kan penetrera relähöljet och orsaka korrosion av kontakterna och andra interna komponenter. Dessutom kan hög luftfuktighet öka luftens elektriska konduktivitet, vilket kan leda till båge och nedbrytning av isoleringen.
Vibration och chock kan också ha en negativ inverkan på prestanda för PCB -reläer. Den mekaniska rörelsen av reläkontakterna kan påverkas av vibrationer, vilket kan leda till kontaktstopp eller till och med skada på kontakterna. I applikationer där reläet utsätts för höga vibrationsnivåer, till exempel i bil- eller industriella miljöer, kan specialmonteringstekniker eller vibrationsresistenta reläer krävas.
6. Kostnadsöverväganden
Även om PCB-reläer i allmänhet är billigare än vissa andra typer av reläer, såsom högspännings- eller högströmreläer, kan kostnaden fortfarande vara en begränsande faktor, särskilt för storskaliga applikationer. Kostnaden för en PCB -relä inkluderar inte bara inköpspriset utan också kostnaden för installation, underhåll och utbyte.
Som nämnts tidigare är reläer med specialfunktioner eller högpresterande specifikationer, såsom guldpläterade kontakter eller lågeffektkonsumtionsspolar, vanligtvis dyrare. Dessutom kan kostnaden för testning och kvalitetskontroll också öka den totala kostnaden för reläet.
För kostnadskänsliga ansökningar måste den totala ägandekostnaden övervägas noggrant. I vissa fall kan det vara mer kostnadseffektivt att använda alternativa omkopplingsanordningar, såsom solid-state-reläer eller integrerade kretsar, även om de kan ha en högre kostnad på förhand men lägre underhålls- och ersättningskostnader på lång sikt.
Slutsats

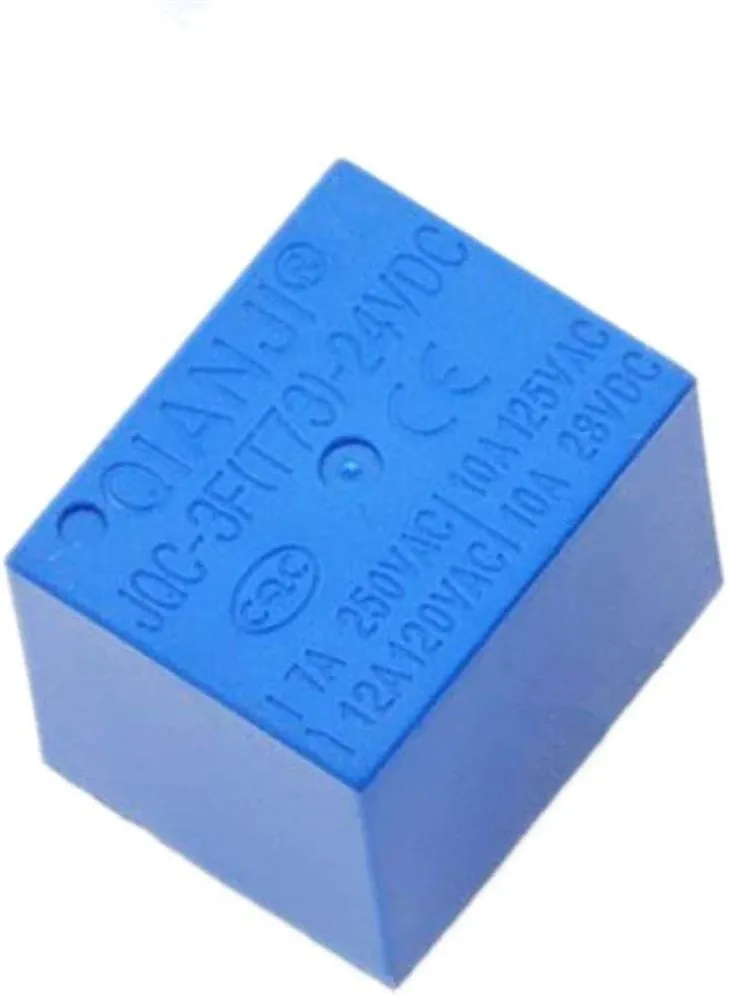

Trots dessa begränsningar spelar PCB -reläer fortfarande en viktig roll i många applikationer på grund av deras enkelhet, tillförlitlighet och förmåga att hantera höga strömmar och spänningar. Hos vårt företag erbjuder vi ett brett utbud av PCB -reläer, inklusiveT73 mini sockerspänningsreläskontroll, TheT73 PCB -relä 24VDCochPartihandel PCB -relä 20A. Vi förstår de utmaningar och begränsningar som är förknippade med att använda PCB-reläer, och vi är engagerade i att förse våra kunder med högkvalitativa produkter och teknisk support för att hjälpa dem att övervinna dessa problem.
Om du funderar på att använda PCB -reläer i ditt projekt uppmuntrar vi dig att kontakta oss för en detaljerad diskussion. Vårt team av experter kan hjälpa dig att välja rätt relä för din specifika applikation, med hänsyn till begränsningarna och kraven. Oavsett om du behöver ett stafett för en småskalig prototyp eller ett storskaligt produktionsprojekt, är vi här för att hjälpa dig. Låt oss arbeta tillsammans för att hitta den bästa lösningen för dina behov.
Referenser
- "Relay Handbook" av Potter & Brumfield
- "Elektromekaniska reläer: Principer och tillämpningar" av Eaton Corporation
- "Kontaktmaterial för elektriska switchar" av John Wiley & Sons
