Hej där! Som leverantör av 30A -reläer har jag sett första hand hur viktigt det är att välja rätt uttag för dessa dåliga pojkar. Det handlar inte bara om att skapa en anslutning; Det handlar om att säkerställa säkerhet, tillförlitlighet och optimal prestanda. I det här blogginlägget delar jag några tips om hur du väljer det perfekta uttaget för ditt 30A -relä.
Förstå grunderna för 30A -reläer
Innan vi dyker in i sockelvalet, låt oss snabbt gå igenom vad ett 30A -relä är. Ett relä är en elektriskt driven switch som använder en liten mängd ström för att kontrollera en större ström. "30A" i ett 30A-relä hänvisar till dess strömbärande kapacitet, vilket innebär att den kan hantera upp till 30 ampere elektrisk ström. Dessa reläer används ofta i olika applikationer, inklusive fordons-, industri- och hemmautomationssystem.

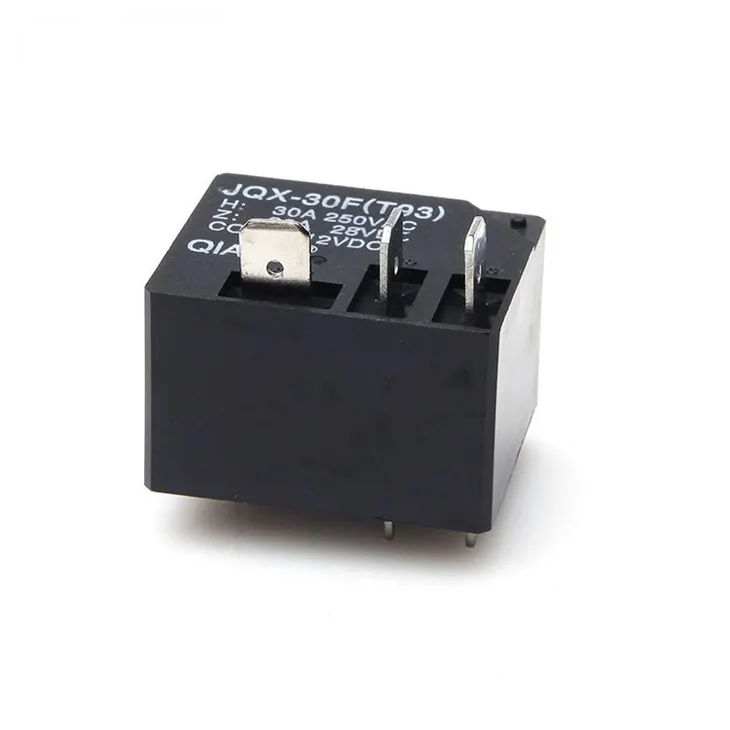

Vi erbjuder en mängd 30A -reläer, till exempel30A12V PCB -relä,12V30A -reläoch30a Circuit Board Type Relay. Varje typ har sina egna unika funktioner och applikationer, så det är viktigt att välja rätt för dina specifika behov.
Faktorer att tänka på när du väljer ett uttag för ett 30A -relä
1. Aktuell betyg
Den första och mest avgörande faktorn att tänka på är den aktuella betyg på uttaget. Det måste kunna hantera hela 30A -strömmen utan att överhettas eller orsaka elektriska problem. Välj alltid ett uttag med ett aktuellt betyg lika med eller högre än reläets betyg. Om du till exempel har ett 30A -relä väljer du ett uttag som är betygsatt för minst 30A eller mer.
2. Spänningsgradering
Förutom den nuvarande klassificeringen är spänningsgraden för uttaget också viktigt. Uttaget ska kunna motstå spänningen som appliceras på reläkretsen. Se till att kontrollera spänningskraven för din specifika applikation och välj ett uttag med lämplig spänningsgradering.
3. Pin -konfiguration
PIN -konfigurationen för uttaget måste matcha stiftkonfigurationen för reläet. Reläer finns i olika PIN-konfigurationer, såsom 4-stift, 5-stift och 8-stift. Se till att uttaget du väljer har samma nummer och arrangemang av stift som ditt relä. En ojämförlig stiftkonfiguration kan leda till felaktiga anslutningar och potentiella skador på reläet eller kretsen.
4. Monteringsstil
Det finns flera monteringsstilar tillgängliga för stafettuttag, inklusive PCB (tryckt kretskort) montering, panelmontering och sockelbasfäste. Valet av monteringsstil beror på din applikation och det tillgängliga utrymmet. PCB -monteringsuttag används ofta i elektroniska kretsar, medan panelmonteringssocklar är lämpliga för applikationer där reläet måste monteras på en panel eller en hölje.
5. Kontaktmaterial
Sockets kontaktmaterial spelar en viktig roll i dess prestanda och hållbarhet. Kontaktmaterial av hög kvalitet, såsom silver- eller guldpläterade kontakter, erbjuder bättre konduktivitet och korrosionsmotstånd. Dessa material hjälper till att minimera kontaktmotståndet och säkerställa en pålitlig elektrisk anslutning över tid.
6. Miljöförhållanden
Tänk på de miljöförhållanden där reläet och uttaget kommer att fungera. Om applikationen utsätts för höga temperaturer, luftfuktighet, damm eller vibrationer, välj ett uttag som är utformat för att motstå dessa förhållanden. Vissa uttag är specifikt utformade för hårda miljöer och erbjuder funktioner som förseglade kapslingar och chockbeständiga konstruktioner.
Typer av relayuttag för 30A -reläer
1. PCB -reläuttag
PCB -reläuttag är utformade för att monteras direkt på ett tryckt kretskort. De används ofta i elektroniska enheter och kretsar där utrymmet är begränsat. Dessa uttag ger ett bekvämt och pålitligt sätt att ansluta reläet till kretskortet.
2. Panelmonteringsreläuttag
Panelmonteringsreläuttag används när reläet måste monteras på en panel eller höljet. De har vanligtvis en gängad eller snap-in-design som möjliggör enkel installation och borttagning. Panelmonteringsuttag används ofta i industriella kontrollpaneler och utrustning.
3. Socket Base Mount Relay Sockets
Socket Base Mount Relay Sockets är utformade för att användas med en socketbas. Reläet sätts in i uttaget, som sedan monteras på uttagsbasen. Denna typ av uttag ger en säker och stabil monteringslösning och används vanligtvis i applikationer där reläet måste vara enkelt att bytas ut.
Tips för att installera ett reläuttag
1. Förbered kretsen
Innan du installerar reläuttaget, se till att kretsen är avstängd och alla elektriska anslutningar är säkra. Detta hjälper till att förhindra elektriska stötar eller skador på komponenterna.
2. Rengör stiften
Rengör stiften på reläet och uttaget för att ta bort smuts, damm eller oxidation. Detta säkerställer en god elektrisk anslutning och minskar risken för kontaktmotstånd.
3. Justera stiften
Justera försiktigt stiften på reläet med motsvarande hål i uttaget. Se till att reläet sätts in helt och säkert i uttaget.
4. Säkra uttaget
Om du använder ett PCB -monteringsuttag, löd uttaget till kretskortet enligt tillverkarens instruktioner. För panelmontering eller uttag av sockelmontering, använd lämplig monteringsmaskinvara för att säkra uttaget på plats.
5. Testa anslutningen
Efter installation av reläuttaget, ström på kretsen och testa reläet för att säkerställa att det fungerar korrekt. Kontrollera om tecken på överhettning, båge eller onormalt beteende.
Slutsats
Att välja rätt uttag för ett 30A -relä är avgörande för att säkerställa säkerheten, tillförlitligheten och prestandan för ditt elektriska system. Genom att överväga faktorer som aktuell betyg, spänningsgradering, stiftkonfiguration, monteringsstil, kontaktmaterial och miljöförhållanden kan du välja det perfekta uttaget för ditt specifika applikation.
Om du har några frågor eller behöver hjälp med att välja rätt 30A -relä eller uttag för ditt projekt, tveka inte att nå ut. Vi är här för att hjälpa dig med alla dina reläbehov. Oavsett om du är en DIY-entusiast eller en professionell ingenjör kan vi ge dig de högkvalitativa produkter och expertråd du behöver. Kontakta oss idag för att starta upphandlingsprocessen och få de bästa lösningarna för dina applikationer.
Referenser
- Elektrotekniklärböcker om relä och sockelval
- Tillverkarens datablad för 30A -reläer och uttag
