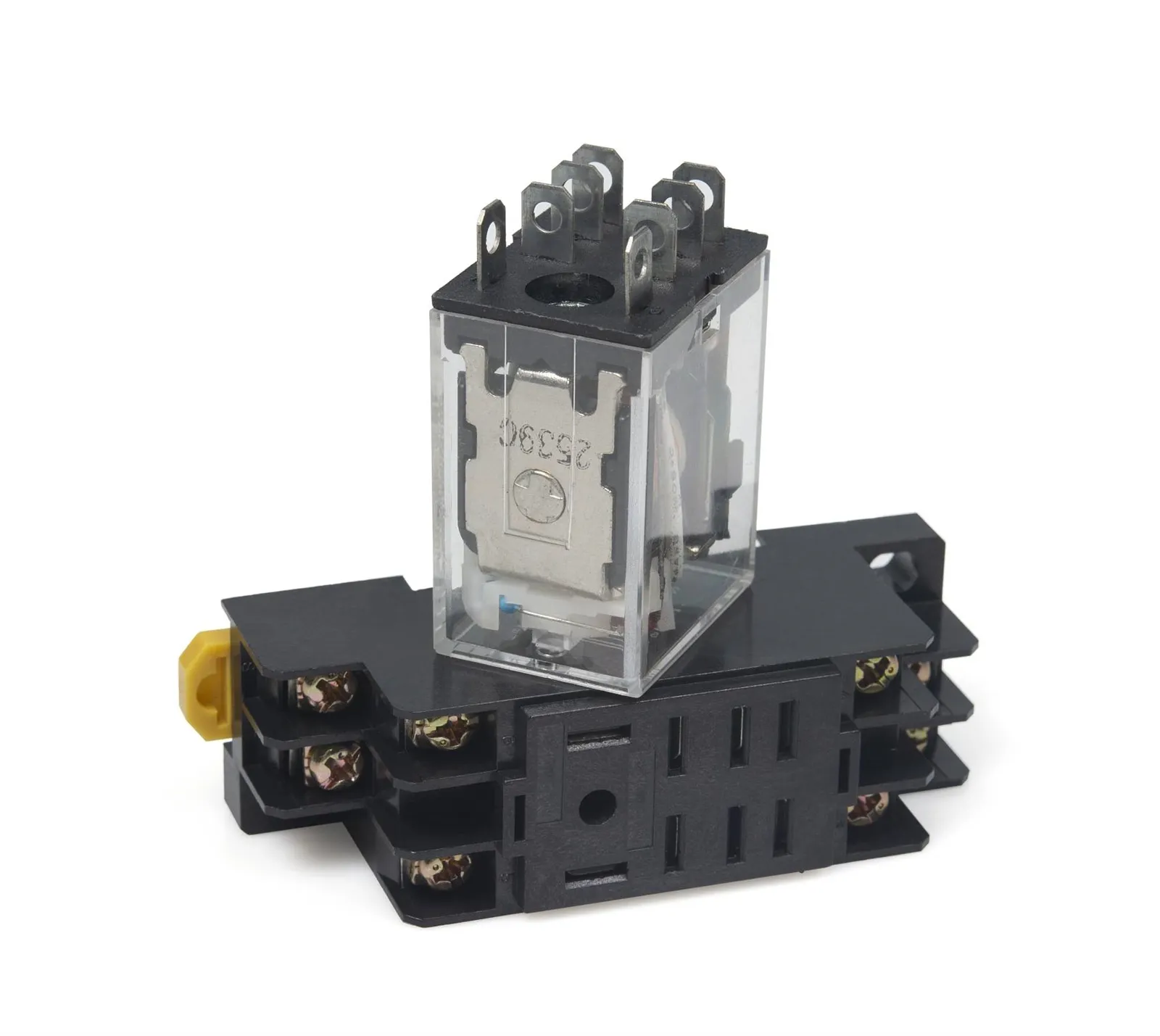

Definition avReläuttag
Reläuttag avser elektrisk utrustning som kombinerar funktionerna hos ett relä och ett uttag. Även om den ger ström som liknar ett vanligt uttag, erbjuder den också andra tjänster som automatiska justeringskretsar, säkerhetsskydd och omvandlingskretsar. Bland dem är den viktigaste komponenten reläet, som är en elektronisk styrenhet som kan få den elektriska utgångskretsen att genomgå en förutbestämd stegändring i den kontrollerade kvantiteten under förutsättning att ingångsmängden ändras för att uppfylla specifika krav. Andra kretsar styrs av reläuttag eftersom de har strömkontrollfunktion i kretsen, som används för fjärrstyrning av elektriska apparater, tidsbrytare etc. Denna typ av anordning används i de flesta hushåll, kontor och industriområden som en del av intelligent styrning och automatisering.
Funktionsprincip för reläuttaget
Princip: När spänning eller ström matas in i båda ändarna av spolstiftet, bildar spolens excitationsström magnetiskt flöde, som passerar genom järnkärnan, det magnetiska oket, ankaret och arbetsluftgapet, bildar en magnetisk krets och genererar elektromagnetisk ström. attraktion i arbetsluftspalten. Denna elektromagnetiska attraktion kan attrahera eller släppa kontakter och därigenom styra på/av av en given krets. Genom denna mekanism kan reläuttag uppnå automatisk omkoppling och styrning av kretsar, och därigenom skydda kretsar från att förlänga livslängden för elektriska apparater och förhindra överbelastning av kretsen.
Struktur för reläuttaget
Hylskropp
Vanligtvis gjord av isoleringsmaterial som plast. Ge isolering och stöd.
Pin-gränssnitt
Dessa är gränssnitt som används för att ansluta relästift, och kvantiteten och arrangemanget varierar beroende på stiftdesignen. Vanliga specifikationer inkluderar 3-stift, 4-stift, 8-stift osv.
Fast struktur
Använd till exempel spännen, skruvhål etc. för att fästa uttaget på kretskortet eller annan installationsposition.
Funktion hos reläuttaget
Lätt att installera och byta ut
Möjliggör enkel insättning eller borttagning av reläer, utan behov av komplicerad demontering av hela kretsen under underhåll och byte. Ta helt enkelt bort det skadade reläet från uttaget och ersätt det med ett nytt, vilket avsevärt förbättrar reparationseffektiviteten.
Skyddsreläer och kretsar
Isoleringsprestandan hos uttag kan förhindra fel som kortslutning mellan relästift och mellan reläer och externa metallkomponenter, och skyddar därigenom en säker och stabil drift av reläer och hela kretssystemet. Det kan ge ett visst mekaniskt skydd för reläer, vilket minskar skador orsakade av yttre kollisioner, vibrationer och andra faktorer.
Kompatibel med flera reläer
Samma typ av reläuttag kan anpassas till flera reläer med samma specifikationer, vilket förbättrar komponenternas universalitet.
Skillnaden mellan reläuttag och reläer
Den är huvudsakligen uppdelad i fyra delar
Olika tillämpningsscenarier
Reläer används ofta inom områden som hushållsapparater, elektricitet, elektrisk utrustning och datorautomatik. Vissa scenarier som kräver frekventa byten av reläer, såsom elutrustningsfabriker med höga driftsfrekvenser, testning, underhåll eller olika relätyper, är mer lämpade för användning av reläuttag.
01
Olika funktioner
Ett relä är en elektrisk styranordning som i första hand styr kopplingstillståndet för en krets och som vanligtvis används för att styra elektriska apparater med hög ström. Och reläuttag är en typ av uttagsrelä, som främst används i scenarier där reläer ofta byts ut, flexibelt och bekvämt.
02
Olika strukturer
Reläer är sammansatta av komponenter som elektromagneter, kontakter och fjädermekanismer och har en relativt fast struktur. Reläuttaget består av en sockelkropp och en stickpropp. Sockelkroppen har ett inbyggt reläuttag, och kontakten är reläets bärare, som enkelt kan tas isär och bytas ut.
03
Olika användningsområden
Reläer används i stor utsträckning vid styrning av elektriska apparater med stark ström, medan reläuttag ofta används i scenarier som kräver frekventa byten av reläer, såsom höga driftsfrekvenser, testning och underhållsscenarier.
04
sammanfatta
Reläuttag är en typ av uttagsrelä som bygger på reläer. Jämfört med reläer är dess plug-in-funktion mer bekväm och effektiv. För ofta föränderliga situationer kan reläer användas för att styra elektriska apparater med stark ström och användas i olika scenarier. Därför, när du väljer elektriska styrenheter, bör valet baseras på de faktiska applikationsbehoven.
Hur man väljer ett lämpligt reläuttag
1. Välj baserat på relätyp
Pin kvantitet matchande
Antalet stift för olika reläer varierar, med vanliga stift är 3-stift, 4-stift, 8-stift etc. För att säkerställa att antalet stiftgränssnitt i reläsockeln är exakt samma som antalet stift i reläet, för att säkerställa att reläet kan sättas in korrekt och fungera korrekt.
Anpassning av stiftarrangemang
Förutom antalet stift måste även arrangemanget av stift matchas. Till exempel är vissa relästift anordnade i en rak linje, medan andra kan vara anordnade i en viss vinkel eller i en speciell form, och motsvarande uttag måste väljas för att undvika installationsfel på grund av felaktiga stiftarrangemang.
2. Tänk på installationsmiljön och metoden
Installationsutrymme
Mät installationspositionen i termer av rumsliga dimensioner: längd, bredd och höjd. Om utrymmet är litet måste ett kompakt reläuttag väljas så att det kan installeras i det givna utrymmet utan att smidigt störa andra omgivande komponenter.
Fast metod
Välj ett lämpligt fast uttag enligt kraven i installationsmiljön. Om det är installerat på ett kretskort kan det vara lämpligare att använda uttag med lödda stift; Om de installeras på metallpaneler eller andra platser som kräver frekvent demontering, kommer uttag med skruvfästhål eller spännen att vara bekvämare.
3. Elektriska parametrar uppfyller kraven
Märkspänning
Enligt arbetsspänningen för den krets som är installerad i uttaget, ska märkspänningen för det valda reläuttaget inte vara lägre än den faktiska arbetsspänningen för kretsen. Till exempel, i en 220V AC-krets, får märkspänningen för det valda uttaget inte vara lägre än 220V för att säkerställa säker och tillförlitlig drift.
Märkström
Valet måste också baseras på strömmen som passerar genom reläet. Om strömmen i kretsen är hög, välj ett uttag med högre märkström för att förhindra att uttaget överhettas eller till och med brinner ut. Till exempel, när kretsströmmen är 5A, bör ett uttag med en märkström större än eller lika med 5A väljas.
4. Tänk på miljöfaktorer
temperaturintervall
Arbetsmiljötemperaturen bör ligga inom ett visst intervall: för applikationer i högtemperaturmiljöer bör högtemperaturbeständiga reläuttag användas för att säkerställa att de inte deformeras och påverkar reläets prestanda i högtemperaturmiljöer. Kylbeständiga uttag krävs i lågtemperaturmiljöer som kylning.
Skyddsnivå
Om användningsmiljön är hård, såsom damm, fukt, frätande gaser etc., bör reläuttag med motsvarande skyddsnivåer väljas. Till exempel, i fuktiga miljöer, välj vattentäta och fuktsäkra uttag med högre skyddsnivåer för att säkerställa deras isoleringsprestanda och livslängd.
8-stift reläuttag

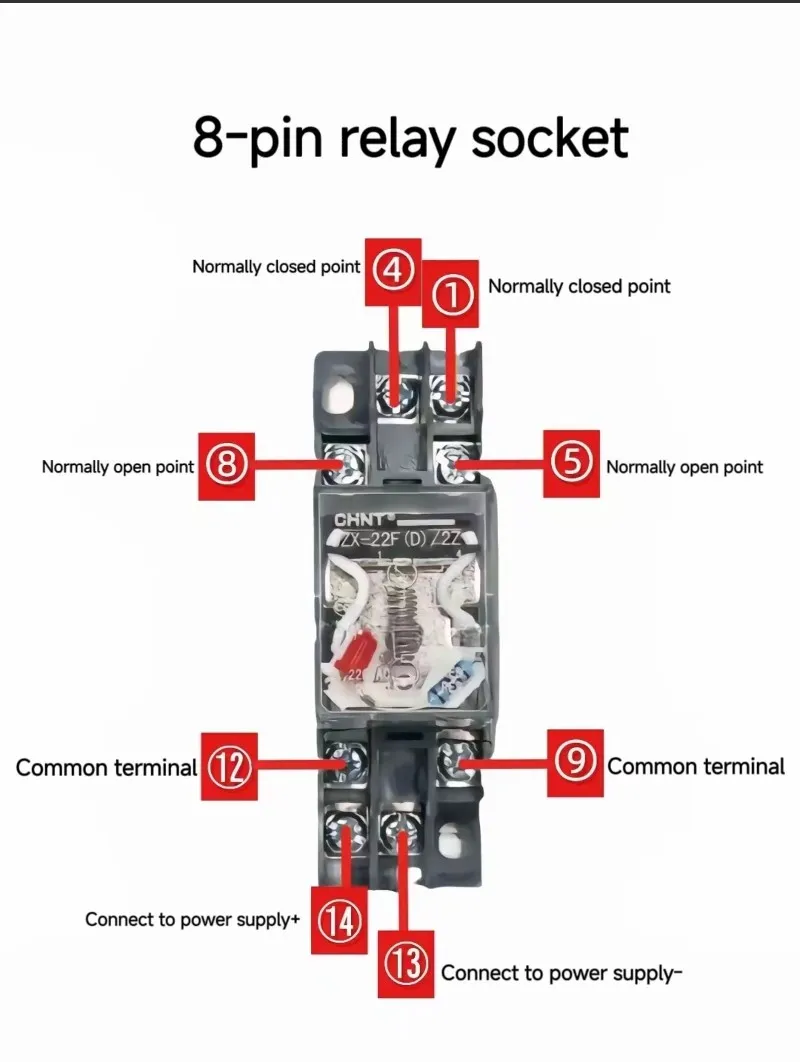

Det finns två normalt öppna och två normalt stängda punkter på den gemensamma terminalen, och två portar är anslutna till de positiva och negativa terminalerna på strömförsörjningen
Jämförelse av 4-stift och 8-stift reläuttag
Pin definition och funktion
4-stift reläuttag: har vanligtvis två stift anslutna till reläets interna spole, som används för att ansluta styrkretsen, ge drivström till spolen och generera ett magnetfält för att aktivera reläet; De andra två stiften är anslutna till reläets interna kontakter, som används för att ansluta belastningskretsen. När den inte är påslagen är dess interna kontakter vanligtvis i ett frånkopplat tillstånd (normalt öppna kontakter). När spolen slås på dras kontakterna till sig och belastningskretsen börjar fungera.
8-stiftreläsocket: Det finns två vanliga typer. Ett enkelt tillvägagångssätt är att kombinera två oberoende 4-stiftreläer, var och en med stiftfunktionalitet som liknar ett 4-stiftrelä, men integrerade i en sockel för relativt oberoende kontroll. Denna metod är mindre vanligt förekommande i bilar. En annan typ av relä är två reläer, med konvertibla kontakter anslutna till normalt öppna och normalt slutna kontakter, oberoende spolekontrollterminaler och oberoende kontakt gemensamma terminaler. Detta 8-stiftrelä sparar utrymme, minskar kostnaderna och har ett mycket brett användningsområde.
Applikationsscenarier
4-stiftreläsocket: används ofta i vissa enkla kretsstyrningsscenarier, kontrollkraven för kretsen är inte komplicerade, bara en kontrollfunktion för en enda switch behöver implementeras. Till exempel används det ofta i vissa små elektriska apparater, enkla automationskontrollsystem och vissa enkla kretsar i bilar (såsom belysningskontroll, hornkontroll, etc.).
8-stift reläuttag: Den kan användas i situationer där flera kretsar eller många kontrollkrav måste öppnas eller stängas samtidigt. Till exempel kan en del komplex automationsutrustning, industriella styrsystem, fönsterkontroller och många andra enheter använda 8-stiftreläer för att uppnå mer komplexa kretsstyrningsfunktioner.
Kretskomplexitet och kontrollflexibilitet
4-stiftsreläuttag: Kretsanslutningen är relativt enkel och styrlogiken är också relativt enkel, som bara kan uppnå enkla växlingsfunktioner och har relativt låg flexibilitet.
8-stiftreläsocket: På grund av dess stora antal stift och relativt komplexa interna struktur kan den uppnå fler olika kretsanslutningar och styrlogik. Till exempel kan olika stiftkombinationer användas för att uppnå olika krets på/av-tillståndsomkoppling, vilket kan uppfylla mer komplexa styrkrav och ge högre styrflexibilitet.
Storlek och utrymme ockupation
4-stift reläuttag: relativt enkel struktur och liten storlek. Enheten kommer att uppta mindre utrymme internt. Den kan installeras i ett litet utrymme på enheten.
8-stiftreläsocket: Om du har fler stift betyder det att den totala storleken vanligtvis är större än en 4-stiftsreläsocket och tar relativt mer plats i enheten. Vid utformning av utrustning måste tillräckligt installationsutrymme beaktas.
