Underhåll av hissdörrens styrkortsrelä: Komplett 2025 Guide

När en hissdörr tvekar, stammar eller slutar fungera helt är det mer än bara irriterande. Det är ett allvarligt problem som påverkar säkerheten och tillförlitligheten för hela systemet. Dessa problem är frustrerande vanliga för underhållstekniker. De spårar ofta tillbaka till en liten, hårt arbetande del: det elektromekaniska reläet på dörrens kontrollpanel.

Dessa små omkopplare hanterar det enorma jobbet att omvandla låg-spänningssignaler till hög-motoreffekt, cykel efter cykel. Detta ständiga arbete gör att de misslyckas mer än andra delar. Den här guiden ger dig en komplett, sakkunnig genomgång av underhåll av reläsystem för hissdörrkontrollkort. Vi går förbi enkla gissningar och ger dig en tydlig process för diagnos, säkerhetssteg, exakt ersättning och smart förebyggande.

Du lär dig allt om:

Varför reläer misslyckas, särskilt från kontaktoxidation och ljusbågsbildning.

Lockout/Tagout (LOTO) och elektriska säkerhetssteg för hisssystem.

En steg-för-diagnosmetod, från visuella kontroller till exakta elektriska tester.

Professionella ersättningstekniker som säkerställer varaktiga reparationer.

Förebyggande strategier för att få dörrsystemsdelar att hålla längre.

Den kritiska relärollen

Den elektromekaniska brytaren

Ett relä är i grunden en elektromekanisk brytare. En liten ström driver en intern spole, vilket skapar ett magnetfält som drar samman kontakter. Detta slutför en separat hög-strömkrets.

Detta enkla jobb är avgörande i dörrens drivkrets. Huvudhissstyrenheten skickar logiska signaler som "öppna dörren" eller "stäng dörren" till dörrens kontrollpanel. Reläerna på denna tavla fungerar som översättare. De omvandlar dessa små signaler till den stora ström som behövs för att driva dörrmotorn.

Hög växlingsfrekvens

Hissdörrar är några av de mest-använda delarna av hela systemet. Denna höga switchfrekvens är huvudorsaken till att reläerna slits ut. Varje gång reläet öppnar eller stänger en krets under belastning, hoppar en liten elektrisk ljusbåge över kontakterna.

Denna båge förstör tillförlitligheten. Under tusentals cykler orsakar det fysiska och kemiska skador på kontaktytorna. Detta leder till de misslyckanden vi kommer att studera. Att förstå denna process är nyckeln till bra felsökning. Reläets plats i kontrollkedjan är avgörande.

Ett enkelt kontrollflöde ser ut så här:

[Main Elevator Controller] -> [Low-Voltage Signal] -> [Door Control Board PCB] -> [Relay Coil Energizes] -> [Relay Contacts Close] -> [High-Current Path to Door Motor] ->[Dörråtgärd (öppna/stäng)]

Detta diagram visar hur ett fel i relästeget skär kopplingen mellan systemets "hjärna" och dörrens "muskel". Resultatet är en trasig dörr.

Analysera vanliga misslyckanden

Symptom: Jitter eller långsam drift

Detta är det vanligaste tecknet på ett sviktande relä. Dörrarna kan börja röra sig, sedan pausa, stamma eller arbeta mycket långsammare än normalt. Orsaken är nästan alltid reläkontaktoxidation eller gropbildning.

När kontakter uppstår med varje cykel, ansamlas kol och andra oxider på ytorna. Detta lager leder inte elektricitet. Det skapar en hög-motståndsbarriär som blockerar strömflödet till dörrmotorn. Motorn får för lite kraft, vilket orsakar svaga, på-och-avstängda eller långsamma rörelser.

Av praktisk erfarenhet-kan en tekniker höra ett "surrande" eller "tjattrande" från kontrollpanelen. Detta är ljudet från reläet som kämpar för att hålla en fast anslutning genom det oxiderade lagret. Strömmen bågar och bryter snabbt över den skadade ytan.

Symptom: En död dörr

När dörren inte öppnas eller stängs alls, har problemet flyttats förbi intermittent motstånd till fullständigt fel. Detta visar sig vanligtvis på ett av två sätt.

Först är svetsade kontakter. En mycket dålig ljusbåge, ofta från en motorstopp eller spänningsspets, kan skapa tillräckligt med värme för att smälta samman kontaktpunkterna. Reläet fastnar i antingen öppet eller stängt läge. Ingen mängd signaler från styrenheten kan ändra det.

Det andra är spolfel. Elektromagnetspolen som flyttar omkopplaren kan brinna ut. Om spolen är öppen kan den inte skapa det magnetiska fält som behövs för att flytta kontakterna. En tekniker kan ofta se skillnad genom att lyssna. Med ett spolfel kommer det typiska "klicket" för reläet att saknas när ett dörrkommando ges. Denna tystnad pekar direkt på ett spole- eller spoledrivningsproblem. Ett klick följt av ingen motoråtgärd pekar på ett kontaktproblem.

Symptom: Intermittent drift

Det kanske mest frustrerande symtomet är det intermittenta felet "inget-fel". Dörren fungerar perfekt i dussintals cykler, och misslyckas sedan slumpmässigt. Ofta loggas ingen felkod av styrenheten. Detta kan göra dig galen när du försöker diagnostisera det.

En vanlig orsak är en hårfästes spricka i en lödfog som ansluter reläet till kretskortet (PCB). Termisk cykling-konstant uppvärmning och nedkylning från användning-och mekaniska vibrationer kan stressa lodet och orsaka små frakturer. Dessa sprickor kan separera precis tillräckligt för att bryta kretsen och sedan återansluta när temperaturen ändras eller från lätt vibration.

En annan orsak är ett internt mekaniskt fel inuti själva reläet. Fjädermekanismen som separerar kontakterna kan försvagas med tiden. Inre delar kan förskjutas, vilket leder till opålitlig drift som inte följer ett tydligt mönster.

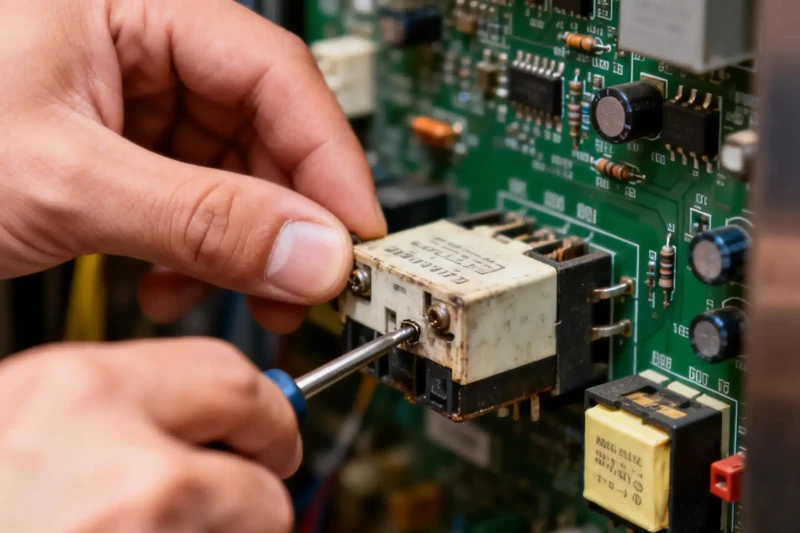

Säkerhet först: Viktiga försiktighetsåtgärder

LOTO-förfarandet

Ingen reparation är värd att riskera din säkerhet. Innan man rör vid någon del måste hissen och dess utrustning föras till ett nolltillstånd-energi. Att följa en strikt Lockout/Tagout (LOTO) procedur är absolut nödvändigt.

Proceduren måste följa fastställda säkerhetsstandarder, som de i ASME A17.1 för Nordamerika eller EN 81 för Europa.

Meddela byggnadsledningen: Berätta för byggnadspersonalen att hissen kommer att vara ur drift för underhåll.

Placera bil vid inspektion: Använd toppen-på-bilen eller i-bilinspektionsstationen för att ta kontroll över hissen.

Placera bilen: Flytta bilen till en plats som ger säker och tydlig åtkomst till dörröppnaren och kontrollpanelen, vanligtvis vid en avsats.

Lokalisera huvudfrånkopplingen: I maskinrummet, hitta huvudledningens brytare för den specifika hisskorgen som servas.

Slå av-ström: Vrid frånkopplingsbrytaren till läget AV.

Lås och tagga: Sätt ditt personliga lås på urkopplingsbrytarens spärranordning. Bifoga en tagg som tydligt visar ditt namn, datum och arbetet som utförs. Låset säkerställer att strömmen inte kan återställas förrän du avslutar ditt arbete och tar bort det.

Personlig skyddsutrustning

Arbete på elektriska paneler, även när-det är strömlöst, kräver lämplig personlig skyddsutrustning (PPE).

Skyddsglasögon: Skydda dina ögon från skräp och potentiella ljusbågsblixtar.

Isolerade handskar: Bär handskar som är klassade för spänningarna i systemet, även när du kontrollerar nollenergi.

Flam-Kläder (FR): Rekommenderas för arbete i kontrollpaneler som skydd mot ljusbågsrisker.

Elektriska bästa praxis

LOTO är det första steget. Verifiering är den slutliga säkerhetsbekräftelsen.

Regeln "Testa-Innan-Du-Berör" är absolut. Använd en korrekt klassad och fungerande multimeter för att verifiera att kretsen verkligen är av-ström. Testa för spänning mellan faser, fas-till-jord och fas-till-neutral på linjesidan av dörrkontrollkortet.

När man hanterar själva kretskortet är elektrostatisk urladdning (ESD) ett verkligt hot mot känslig elektronik. Använd ett ESD-armband anslutet till en korrekt jordpunkt på hisschassit. När det är möjligt, arbeta på brädan på en ESD-säker matta.

En systematisk diagnostisk guide

Steg 1: Visuell inspektion

Med strömmen låst och verifierad som avstängd, börja med en noggrann visuell inspektion. Ofta lämnar grundorsaken till misslyckande fysiska bevis. Bra belysning är viktigt. Ett förstoringsglas kan vara ovärderligt.

Undersök noggrant dörrkontrollkortet, fokusera på reläerna. Söka efter:

Missfärgning eller brännhet: Ett brunt eller svart märke på kretskortet runt reläets stift visar tydligt överhettning. Detta kommer ofta av att en dålig lödfog skapar högt motstånd eller att ett sviktande relä drar för mycket ström.

Sprucket hölje: Alla fysiska skador på reläets plasthölje uppvisar allvarliga påfrestningar, antingen mekaniska eller från internt fel. Lita inte på komponenten.

Utbuktande eller läckande komponenter: Var uppmärksam på närliggande kondensatorer. En felaktig kondensator kan orsaka spänningsproblem som belastar relädrivkretsarna.

Skadade lödfogar: Detta är en kritisk kontroll. Använd ett förstoringsglas för att inspektera var varje relästift är fastlödd på kortet. Leta efter avslöjande ringsprickor-små, cirkulära sprickor i lodet runt stiftet. Leta också efter "kalla" lödfogar, som ser matta, gråa och korniga ut istället för blanka och släta.

Steg 2: I-Circuit Functional Test

Om visuell inspektion inte visar några uppenbara fel och det kan göras säkert kan ett funktionstest ge fler ledtrådar. Detta innebär att tillfälligt återställa strömmen efter att ha sett till att alla verktyg och människor är fria från rörliga delar.

Sätt systemet i inspektionsläge för att behålla kontrollen. Beordra dörren att öppna och stänga. Lyssna noga.

Det distinkta "klicket" av ett relä som fungerar är ett viktigt diagnostiskt tecken. Om du ger ett kommando och hör ett klick, men motorn inte svarar, är problemet med stor sannolikhet reläets hög-effektkontakter eller kablarna nedströms. Om du ger ett kommando och det inte finns något klick ligger problemet i reläets spole eller lågspänningsdrivkretsen som driver det.

Steg 3: Ut-elektrisk testning av-kretsar

Detta är det definitiva steget för att bekräfta ett felaktigt relä. Kortet måste stängas av och låsas igen för denna procedur. För de mest exakta resultaten bör reläet avlödas och tas bort från PCB:n. Andra komponenter på kortet kan störa-motståndsavläsningar i kretsen.

Testa kontaktmotstånd

Detta test kontrollerar för oxidation och gropfrätning som vi diskuterade tidigare.

Ställ in din digitala multimeter (DMM) på den lägsta resistansinställningen (Ω).

Identifiera de vanliga (C), normalt öppna (NO) och normalt stängda (NC) kontaktstiften på reläet. Denna information är vanligtvis tryckt på relähöljet.

Rör vid DMM-proberna mot de vanliga och normalt stängda stiften. Läsningen bör vara mycket låg.

Nu måste du aktivera reläet manuellt. Använd en lämplig likströmskälla för att applicera den specificerade spolspänningen (t.ex. 12VDC, 24VDC) till spolstiften. Du borde höra det klicka.

Medan spolen är aktiverad, mät motståndet mellan de vanliga och normalt öppna stiften.

En bra reläkontakt bör mäta mindre än 0,1 ohm. En avläsning av några ohm, eller en som ändras, visar betydande oxidation. Alla avläsningar över 1 ohm innebär ett trasigt relä som måste bytas ut.

Testa spolens motstånd

Detta test kontrollerar om elektromagnetspolen är intakt.

Håll DMM på resistansinställningen (Ω).

Ta bort strömförsörjningen från spolstiften.

Mät motståndet över de två spolstiften.

Avläsningen bör matcha tillverkarens specifikation. Ett typiskt område för dörrkontrollreläer är mellan 70 och 300 ohm, beroende på spänning. En avläsning av oändlighet (OL på de flesta DMM) betyder en öppen eller utbränd- spole. En avläsning på noll ohm betyder en kortsluten spole. I båda fallen har reläet misslyckats.

Proceduren för reläbyte

Reparera eller byta ut?

Vissa kanske vill öppna ett reläs hölje och rengöra eller "putsa" kontakterna med ett slipmedel. Det här är en tillfällig, opålitlig fix som inte är acceptabel för ett-säkerhetskritiskt system som en hiss.

Rengöring tar bort kontaktmaterial, ändrar mekanismens geometri och fjäderspänning. Reparationen kommer inte att hålla, och den skapar en oförutsägbar felpunkt. Byte är den enda professionella och säkra lösningen.

Välja rätt relä

Att välja rätt ersättare är avgörande. Användning av ett felaktigt relä kan skada styrkortet eller skapa en allvarlig säkerhetsrisk.

Matcha artikelnummer: Den enklaste och mest pålitliga metoden är att få en exakt ersättning med hjälp av artikelnumret som är tryckt på originalreläet.

Verifiera specifikationer: Om en exakt matchning inte är tillgänglig måste du matcha fyra kritiska specifikationer:

Spolespänning: Måste matcha originalet (t.ex. 24VDC). Att använda ett relä med lägre spänning kommer att bränna ut det; en högre aktiveras inte.

Kontaktklassificering: Det nya reläets kontakter måste vara klassade för att hantera samma eller högre spänning och strömstyrka som originalet (t.ex. 10A @ 250VAC).

Footprint/Pin Layout: Det fysiska arrangemanget av stiften måste vara identiskt för att det ska passa på PCB.

Kontaktkonfiguration: Arrangemanget av kontakter (t.ex. SPDT - Single Pole Double Throw) måste vara detsamma.

Avlödning och borttagning

Detta kräver precision för att undvika att skada kretskortet. Du behöver en temperatur-kontrollerad lödkolv, en avlödningspump (lödsug) och/eller avlödningsveke (fläta).

Värm den första lödfogen med järnet tills lodet rinner.

Använd snabbt avlödningspumpen eller veken för att ta bort det smälta lodet.

Upprepa för alla stift, tillsätt en liten mängd färskt lod om det behövs för att hjälpa gamla lod att flyta.

Vicka försiktigt reläet för att säkerställa att alla stift är fria. Tvinga aldrig det, eftersom det kan lyfta och förstöra kopparkuddarna på kretskortet.

Installation och lödning

Rengör kuddarna på kretskortet med isopropylalkohol för att ta bort alla gamla flussmedelrester.

Sätt i det nya reläet och se till att orienteringen är korrekt. Reläer har ofta nycklar eller diagram på höljet för att förhindra felaktig installation.

Löda varje stift, värm stiftet och kudden samtidigt i ett par sekunder innan du applicerar löd.

Använd precis tillräckligt med lod för att skapa en fog som är glänsande och bildar en konkav filé. En perfekt fog fuktar både tappen och dynan helt.

Efter-ersättningsverifiering

Innan du-installerar om kortet och sätter på ström, gör en sista kontroll. Inspektera ditt arbete med ett förstoringsglas för att se till att det inte finns några lödbryggor-av misstag mellan intilliggande stift.

När kortet är om-installerat återställer du strömmen genom att följa den omvända LOTO-proceduren. Testa dörröppnaren genom flera fullständiga öppna och stänga cykler för att bekräfta att reparationen fungerade och att driften är smidig.

Proaktivt och förebyggande underhåll

Snubberkretsens roll

Även om reläer är förbrukningsdelar kan deras livslängd förlängas avsevärt. Den främsta orsaken till slitage är den elektriska ljusbågen över kontakterna. Många styrkort inkluderar en snubberkrets för att dämpa denna ljusbåge.

En snubber är vanligtvis ett litet nätverk av ett motstånd och en kondensator (RC-nätverk) eller en metalloxidvaristor (MOV) placerad parallellt med reläkontakterna. Den absorberar ljusbågens högfrekventa-energi och stoppar den effektivt. Under underhåll, inspektera dessa dämparkomponenter visuellt för tecken på värmestress eller skada. Deras misslyckande kan leda till tidigt reläfel.

Miljöfaktorer

Driftsmiljön spelar en stor roll för hur länge elektroniska komponenter håller. Ett maskinrum som är smutsigt, fuktigt eller utsatt för extrema temperaturförändringar kommer att påskynda komponentfel.

Håll maskinrummet rent för att minska dammbildning på PCB. Damm kan dra till sig fukt och orsaka shorts. Se till att ventilations- och klimatkontrollsystem fungerar för att hålla miljön inom tillverkarens specificerade temperatur- och luftfuktighetsområde.

Checklista för förebyggande underhåll

Inkludera dessa kontroller i ditt rutinunderhållsschema för att fånga upp potentiella reläproblem innan de orsakar avstängningar.

Slutsats: Ett engagemang för tillförlitlighet

Underhåll av reläsystem för hissdörrkontrollkort är en uppgift som går från breda symptom som dörrflimmer till de små detaljerna i en sprucken lödfog. Det representerar kärnprinciperna för en skicklig hisstekniker.

Genom att följa en systematisk process omvandlar vi gissningar till exakt vetenskap. Denna resa förstärker tre grundpelare i vårt yrke. För det första, Safety First, alltid implementerat genom rigorösa LOTO-procedurer. För det andra, noggrann diagnos, uppnådd genom att använda rätt verktyg och tekniker för felsökning av hissdörröppnare, byte av lyftkretskortsrelä, reläkontaktoxidation, hisssäkerhetsunderhåll, reparationstestning av dörrdrivkretsar och felbekräftelse. För det tredje, kvalitetsreparation, utförd genom att välja rätt komponenter och tillämpa professionella lödstandarder.

Noggrant underhåll av dessa små men kritiska komponenter är grundläggande för säkerheten, tillförlitligheten och prestanda för hela hisssystemet. En väl fungerande dörr återspeglar direkt den expertis och omsorg som lagts ner på dess underhåll.
